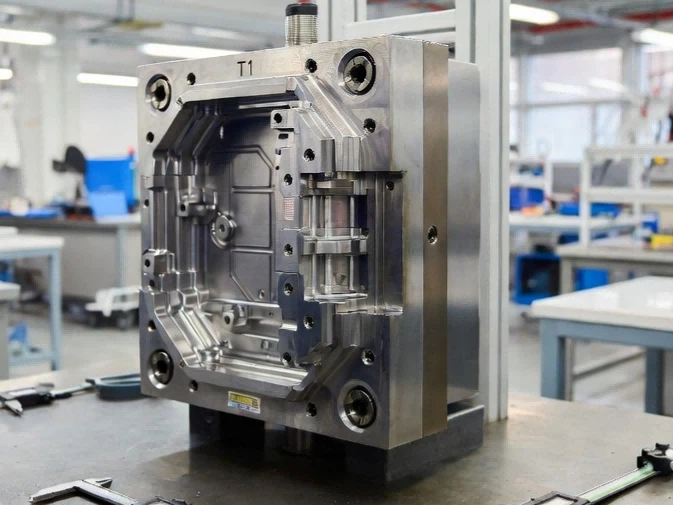

T1 サンプルは寸法検査に合格しました。エンジニアリング部門は承認されました。生産開始から 3 週間で不合格率は 8% に上昇しましたが、その理由は誰もわかりません。
今年だけで、まさにこの問題が発生した金型の搬送を 4 件受けました。
すべてのケースの根本原因は同じでした。T1 の承認は、金型が熱平衡に達する前に行われました。ショットの重量は、30 分間の安定化ウィンドウにわたって追跡されませんでした。エンジニアリング部門が承認したサンプルは、金型が定常状態で実際に生成するものを表すものではありません。
この修正は複雑ではありませんが、ほとんどの試験レポートには含まれていない特定のデータ ポイントが必要です。そして、ほとんどの調達チームはそれを要求する方法を知りません。
安定した金型と再発する問題を分けるデータ ポイント
図面公差に対する寸法レポートにより、部品がどこに着地したかがわかります。明日再びそこに着陸するかどうかはわかりません。
欠けている変数は、熱サイクルにわたるショット重量の安定性です。平衡化されていない金型では、最初の 20 ショットでは正確に測定される部品が製造されますが、その後鋼の温度が上昇するにつれてドリフトが発生します。 John Bozzelli はこの現象を広範囲に文書化しましたが、彼が強調しなかった点は次のとおりです。重大度は完全に金型の構成に依存します。従来の冷却を使用した単一キャビティ工具では、重大なドリフトがほとんど見られません。-故障モードが集中するのは、ホット ランナー複数個取り金型-、特にシーケンシャルバルブゲートを備えた 8 キャビティを超える場合。私たちは、16 キャビティ医療用コネクタ昨年のプロジェクトでは、前のサプライヤーからの T1 サンプルがすべての寸法チェックに合格しました。生産 Cpk は最初の 1 週間以内に 1.0 を下回りました。データを取得したところ、ショット重量の分散は熱サイクル全体で 1.2% を超えていました。キャビティ 9 ～ 16 の冷却回路のサイズが小さすぎました。
ABIS では、すべての T1 レポートに、金型が目標温度に達してから最低 30 分間の稼働にわたるショット重量データが含まれています。 ±0.3% を超える差異がある場合は、サンプルをリリースする前に冷却バランスの調査が開始されます。この 1 つのチェックポイントにより、「試用版では動作したが本番環境では失敗する」という苦情のほとんどが解消されます。
コスト削減が実際に失われる場所
中国のサプライヤーからの基本工具の見積もりでは、通常、米国またはヨーロッパの供給元と比較して 50 ～ 60% の節約が示されています。調達チームはこの数字を中心に予算を立て、プロジェクトが完了すると差が縮まることに気づきます。
浸食は 3 つの原因から発生します。資格の遅れは最も予算が不足しているため、特に注意する必要があります。顧客が PPAP または同等の文書を必要とする場合、自動車業界の事務手続きに慣れていないサプライヤーは、承認サイクルに数週間かかる可能性があります。-私たちは見てきましたティア 1 自動車プロジェクト金型サプライヤーが PPAP を後付けとして扱ったため、四半期全体がスリップしました。
A 家電製品のハウジングQ3 2024 で引用したように、元のサプライヤーの冷却レイアウトがボス機能の許容範囲を保持できなかったため、予定外の 2 回の T2 ラウンドを経験しました。最終的な工具コストは当初の見積もりより 22% 高くなりました。
金型に計画外の鋼材の修正が 2 回必要な場合、修正ループによりプロジェクト コストが 15 ～ 25% 追加され、スケジュールに 4 ～ 6 週間かかります。国内ではメール 1 通で済むエンジニアリング変更に、タイムゾーンをまたいで 3 回の説明が必要になるため、プロジェクト マネージャーの時間内にコミュニケーションのオーバーヘッドが静かに蓄積されます。
2024 年に 23 のプロジェクトに対して実施した調達分析では、実際の着陸コストの削減は平均 38% であることが示されました。冷却の不均衡により 2 回の T2 ラウンドが必要だったプロジェクトでは最低値が 19% でした。業界レポート (moldminds.com) で引用されている 41% という数字は当社のデータと一致していますが、予算編成では差異が平均よりも重要です。
コンフォーマル冷却: 誰も計算しない ROI しきい値
金属 3D プリントされた冷却チャネル-は、ドリル ラインと比較してサイクル タイムを 30 ～ 40% 短縮できます。ある照明業界のプロジェクトでは、冷却時間を 20 秒から 5 秒に 75% 短縮し、8 か月以内に投資回収を達成しました。
コンフォーマル冷却の ROI は見積もり段階で計算する必要がありますが、ほとんどのサプライヤーはこの数値を提供していません。意思決定は経験則の仮定に基づいて行われますが、その仮定が間違っていることもよくあります。--
投資は特定の量のしきい値を超える場合にのみ意味があり、そのしきい値は部品の形状に基づいて変化します。年間部品数が 100,000 個未満の場合、15-25% の金型追加料金は、金型の寿命内にほとんど回収されません。 100,000～500,000 の ROI は、現在のサイクルが冷却{10}}制限されているか充填-制限されているかによって異なります。公称厚さ 0.8 mm の薄壁コネクタは、3 mm ハウジングとはまったく異なる動作をします。32キャビティPETプリフォーム昨年評価したプロジェクトでは、従来の冷却で 28- 秒のサイクルがありました。熱シミュレーションによると、コンフォーマル チャネルを使用するとそれが 19 秒に短縮されることがわかりました。-しかし、年間生産量が 180,000 個の場合、34,000 ドルの工具代は 4 年目まで回収できませんでした。私たちはそれに反対することを推奨しました。部品数が 500,000 個を超え、冷却時間が全サイクルの 40% を超える場合は、ほぼ常にコンフォーマル冷却が正当化されます。この 40% のしきい値は、当社が社内で実施した熱分析プロジェクトから来ており、18 か月以内に投資回収が一貫して見られるところです。
当社では、コンフォーマル冷却が適用される可能性があるすべての見積に対してモールドフロー熱解析を実行します。出力はコンフォーマル チャネルの有無にかかわらず特定のサイクル タイム予測であるため、ツールの予算を確定する前に自分で計算を行うことができます。
生産-対応の金型転写に実際に必要なもの
金型が当社の施設から生産現場またはサードパーティの成形業者に出荷されるとき、最も一般的な下流の問題はプロセス パラメータの文書化です。{0}元のサプライヤーが実際の充填時間を秒単位で表示するのではなく、機械の速度設定値を文書化していたため、契約成形業者が結果を再現するのに 2 週間を費やしているのを見てきました。マシンのブランドが異なれば、速度設定の解釈も異なります。充填時間は世界共通です。
当社のハンドオフ パッケージには、充填時間、突出時の実際の金型温度、クッション位置などの直接機械入力用にフォーマットされたプロセス パラメータが含まれています。分散パーセンテージを含むショット重量安定性データ。 GD&T コールアウトを使用した 3D データに対する寸法レポート。ゲートシールの検討でホールド時間の設定を確認。
現在のサプライヤーがこれらの品目を提供していない場合、後で説明のつかないスクラップまたはサイクルドリフトとして表面化するリスクを受け入れることになります。
次のステップ
3D ファイルと年間推定量を送信してください。成形性リスクを特定する DFM レビュー、予備的なサイクル タイム推定、および必要に応じて、特定の ROI 計算によるコンフォーマル冷却予測を受け取ります。所要時間は 48 時間です。
