冷却はサイクル時間の短縮について話すときに最も重要なパラメータであり、射出成形金型に非常に興味がある私の友人の一部は、射出成形金型で冷却システムを設計する方法をまだ混乱させています。それが使用されます。
基本的な冷却レイアウト
原理的には、空洞内の温度がより均一であるほど、得られる製品が良好であり、凝固プロセス中のより均一で迅速な熱伝達プロセス、より速い冷却プロセス、そしてもちろん起こったサイクル時間がより速くなる。設計、冷却プロセスを維持するために、迅速かつ均一な冷却チャネルは、製品の壁の近く、特に壁の厚い部分と厚い部分の近くで探す必要があります。 従って、空洞冷却チャネルは必須である。

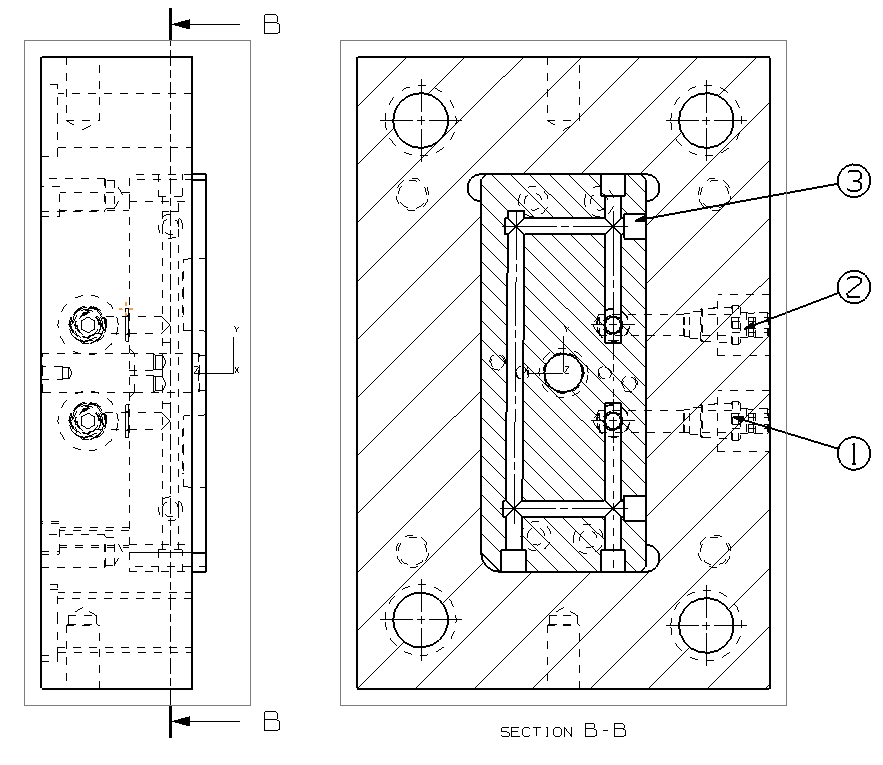

上の画像では、基本的な接続の冷却レイアウトの例です、その部分は
A.青色で着色された空洞
2.緑はモールドベースです。
黄色は冷却用ジョイントプラグです
4.白は接続用冷却ジョイントプラグへのホース接続
上の図の金型の左側には、その側の冷却ジョイントプラグ（黄色）の2つの駒が、冷却金型ベースと機械からの冷却チャネルの入出力用であることがわかります。
レイアウトのような長方形
1つの冷却レイアウトに依存するのは製品の周りのお気に入りです。穴あけプロセスは直線状でなければならず、形状は円形のギアの形を除いて長方形に維持されます。
