プラスチック射出成形サービスの製造における回転操作の適用

射出成形のための金型製造の回転操作



プラスチック射出成形サービスで使用される多くのカビ成分は、回転表面で構成されています。ガイドの柱、ガイドブッシング、円形パンチ、円形コア、エジェクターピン、さまざまなシャフト-タイプのパーツすべての回転面として主要なジオメトリとしてタイプなどのコンポーネント。これらの回転表面の機械加工プロセス中に、各機械加工された表面の寸法精度を確保するだけでなく、関連する表面間の同軸性と垂直性を含む重要な幾何学的許容範囲を維持することも不可欠です。



これらのタイプのコンポーネントの場合、ターニング操作は一般に主要な機械加工方法として採用されています。プラスチック射出成形サービスアプリケーションの特定の部品要件に応じて、一部のコンポーネントでは、必要な精度と表面仕上げを達成するために、初期ターニングプロセスに続いて追加の研削操作が必要になる場合があります。



金型製造の機器の回転

ターニングは、切削工具が回転ワークピースから材料を除去して目的の形状を作成する旋盤で実行される加工方法です。カビ製造に利用できる旋盤には多くの種類があり、水平旋盤は業界で最も用途が広く広く使用されています。これらのマシンは、主にパンチ、インサート、ガイド柱、ガイドブッシング、エジェクターピン、コア、金型ハンドル、およびさまざまなシャフト-プラスチック射出成形サービス操作に不可欠なコンポーネントを含む外部回転表面を備えた金型成分の機械加工に使用されます。

主要なコンポーネントがラベル付けされた水平旋盤：ヘッドストック、キャリッジ、ツールポスト、およびテールストック

標準の水平旋盤は、正確な機械加工を確保するために連携するいくつかの重要なコンポーネントで構成されています。ヘッドストックは旋盤のコアコンポーネントとして機能し、ワークピースを保持して回転させるチャックを駆動します。チェンジギアボックスは、モーションをヘッドストックからフィードボックスに送信し、オペレーターはギアの変更を介してメインモーション速度とフィードモーション速度の比率を変更できるようにします。フィードボックスは、スピンドルから鉛ねじまたはフィードロッドのいずれかに回転運動を転送し、さまざまな操作の異なる回転速度を可能にします。

キャリッジアセンブリは、旋盤の飼料動きを達成するための主要な動作コンポーネントを表します。手動コントロールを通じて、オペレーターはフィードロッドに関与して、ツールポストの縦方向または横方向のフィードモーションを可能にします。また、リードネジを関与させると、糸の切断操作が可能になります。ツールポストは、切削工具用の安全な取り付けプラットフォームを提供しますが、テールストックは、剛性を改善するためのセンターポイントを備えたより長いワークピースをサポートすること、穴とスレッドの機械加工のための取り付け、リーマー、タップのタップを含む複数の機能を提供し、テーパータ​​ーニング操作のためのわずかな横方向のオフセットを使用します。

金型製造のターニングの実用的なアプリケーション

円形パンチの操作を回す



さまざまな金型成分の構造分析を通じて、プラスチック射出成形サービスのためのカビ部品製造におけるターニング操作の適用をよりよく理解できます。全長70mmの典型的な円形パンチ構造を考えてみましょう。完全に回転ジオメトリで構成された外部表面を特徴としています。比較的単純な構造により、操作の回転に完全に適していますが、製造プロセス中にいくつかの要因を考慮する必要があります。



このコンポーネントは、特定の硬度特性を必要とするパンチとして機能するため、製造プロセスには熱処理を消光する必要があります。さらに、取り付けセクションと作業セクションの両方で、高次元の精度と優れた表面仕上げ品質が必要です。製造シーケンスには、通常、ラフなターニングとセミ-仕上げターニング操作が含まれ、その後、コンポーネントを強化するためにクエンチングが行われ、最終的に粉砕操作が必要です。



ターニングプロセス中、水平旋盤は一般に、技術的な図面に従ってブランクのラフとセミ-仕上げの機械加工を実行するために使用されます。取り付け肩の放射状の寸法は最終サイズに直接変えることができますが、他のすべての寸法には、後続の操作のための適切な研削手当を含める必要があります。成分を強化するための熱処理後、外部の円筒形の研削が最終的な寸法を達成し、その後、熟練した技術者による手動の研磨とエッジの準備が行われ、最適な金型性能に必要な理想的な作業面と交配面を取得します。



円形化合物の回転操作は死にます

円形のブランキングとピアス化合物ダイは、プラスチック射出成形サービスツーリングのより複雑な成分を表しています。総高さが50mmで、表面は完全に回転幾何学で構成されているため、これらの部分は単純な円形パンチよりもわずかに複雑になりますが、操作の回転に完全に適しています。化合物が特定の硬度特性を必要とするため、これらのコンポーネントは製造中にクエンチング熱処理を受けます。

ターニング操作を必要とする内面と外部の両方を示す円形化合物ダイのクロス-セクション

パンチとして機能する外径とダイとして機能する内径は、両方とも高いradial径部寸法の精度と表面の品質を必要とします。これらの重要な寸法には、ラフとセミ-}ターニング操作が終了した後、研削手当が必要です。排出穴の直径と取り付けプラットフォームの直径は、最終寸法に直接回すことができます。コンポーネントを強化するための熱処理に続いて、ブランキングセクションの外部パンチ表面、ピアスセクションの内部ダイサーフェス、および最先端の部分が研削操作を受けて、信頼できるプラスチック射出成形サービスアプリケーションに必要な仕様を実現します。

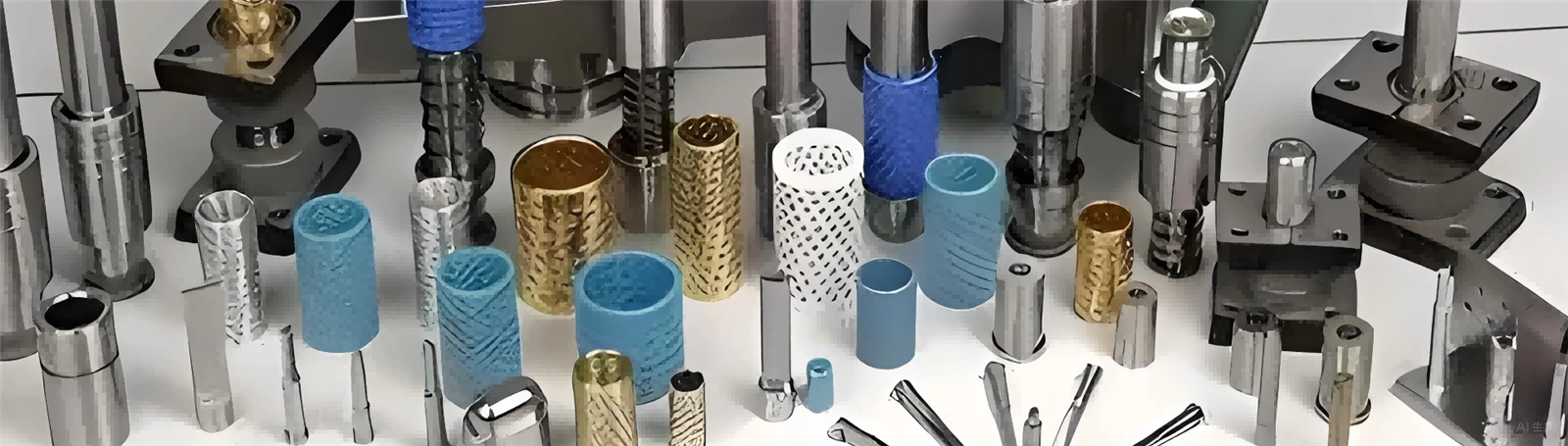

回転面を備えた標準化されたカビ成分の品揃え

現在、典型的な金型製造施設での操作は、主に、円形パンチ、円形ダイ、カスタム円形インサートなどの非-標準金型コンポーネント用に予約されています。これらの操作は、主にラフでセミ-仕上げ加工プロセスとして機能し、最新のプラスチック射出成形サービスアプリケーションによって要求される最終的な許容範囲と表面品質を達成するその後の仕上げ操作のためのコンポーネントを準備します。

最新の製造技術との統合

ターニングテクノロジーの進化は、プラスチックの射出成形サービス要件の開発とともに進歩し続けています。現在、最新のCNCターニングセンターには、ライブツール、サブ-スピンドル、マルチ-軸機能などの高度な機能が組み込まれており、複雑なジオメトリを単一のセットアップで生成できるようになります。この統合により、取り扱いが削減され、精度が向上し、重要な金型コンポーネントの全体的な生産時間が短縮されます。



ライブツーリング機能を備えた最新のCNCターンセンター



硬化ツール鋼を加工するための高度な切削工具

ターニング操作中の温度制御は、特にプラスチックの射出成形サービスツーリングで一般的に使用されるpre -硬化ツール鋼を加工する場合にますます重要になっています。多結晶ダイヤモンド（PCD）および立方体窒化ホウ素（CBN）を含む高度な冷却システムと切削工具材料は、寸法の安定性と表面の品質を維持しながら、硬化材料の効率的な機械加工を可能にします。

最新のターニング機器に-プロセス測定システムの実装により、機械加工中の重要な寸法の実際の-時間の監視と調整が可能になります。この機能は、緊密な許容範囲が部分品質とカビの寿命に直接影響するプラスチック射出成形サービスアプリケーションの高い-精密成分を生成する場合、特に価値があることが証明されます。

ターン金型コンポーネントの品質保証

回転型コンポーネントの品質制御は、基本的な次元検証を超えています。高度なプロフィロメトリーを使用した表面テクスチャ分析により、機能表面は、プラスチック射出成形サービスのパフォーマンスに重要な耐摩耗性と材料の流れの特性の仕様を満たすことが保証されます。座標測定機（CMMS）を使用した幾何学的耐性の検証は、生産バッチ全体で同軸性、垂直性、および円柱の要件が一貫して満たされていることを確認します。

回転型成分の寸法精度の検証測定機（CMM）

磁気粒子検査や超音波検査を含む非-破壊的試験方法は、プラスチック射出成形サービスアプリケーションでサービスに入る前に、回転成分の完全性を検証します。これらの検査手法は、射出成形操作中に遭遇した高-圧力、高-温度条件中に早期障害につながる可能性のある欠陥を検出します。

回転型型コンポーネントのドキュメントとトレーサビリティは、品質管理システムでますます重要になっています。機械加工パラメーター、検査結果、および材料認定のデジタル記録により、各コンポーネントの製造履歴をサービス寿命全体にわたって追跡できるようになり、プラスチック射出成形サービス操作の継続的な改善イニシアチブがサポートされます。

金型製造のためのターンテクノロジーの開発

新興技術は、プラスチック射出成形サービスアプリケーションのカビ製造におけるターニング操作を再構築し続けています。人工知能と機械学習アルゴリズムは、実際の-時間で切断パラメーターを最適化し、生産性を最大化しながら一貫した品質を維持するために、材料のバリエーションとツール摩耗に適応します。これらのシステムは、膨大な量の過去の機械加工データを分析して、新しいコンポーネントの最適な処理条件を予測し、開発時間を短縮し、最初の-記事の成功率を改善します。

添加物と減算プロセスを組み合わせたハイブリッド製造システムは、複雑なカビコンポーネントを作成するための新しい可能性を提供します。これらのマシンは、指示されたエネルギー堆積またはパウダーベッド融合を通じて材料を構築し、ターン操作を実行して最終的な寸法と表面仕上げを実現します。このアプローチにより、プラスチックの射出成形サービス機能を強化するコンフォーマル冷却チャネルやその他の高度な機能を生産できます。

業界4.0の概念をターニングオペレーションに統合すると、マシン、ツール、およびエンタープライズシステム間の実際の-時間通信が容易になります。この接続性により、計画外のダウンタイムを最小限に抑える予測メンテナンス戦略、一貫した品質を保証する自動ツールライフ管理、およびプラスチック製の射出成形サービス生産施設全体でリソース利用を最適化する動的スケジューリングが可能になります。

環境の持続可能性がますます重要になるにつれて、金型製造のための回す運用は、より多くのエコ-友好的なプラクティスに向かって進化し続けています。最小量の潤滑剤（MQL）と極低温冷却は、加工性能を維持または改善しながら、液体を切断する環境への影響を減らします。エネルギー-効率的な機械設計と再生ブレーキシステムは、消費電力を削減し、より持続可能なプラスチック射出成形サービス操作に貢献します。

ターニングテクノロジーの継続的な進歩により、この基本的な機械加工プロセスは、プラスチック射出成形サービスアプリケーションの高い-品質のコンポーネントを生成するために不可欠であり続けることが保証され、より高い精度、効率、および持続可能性に向けた業界の進行中の進化をサポートします。

金型コンポーネントの操作を回す際の重要な考慮事項

カビ成分に適した材料を選択することは、プラスチック射出成形サービスの製造における回転操作に大きく影響します。異なる材料は、ツールの選択、パラメーターの切断、および全体的なプロセス効率に影響を与えるさまざまな機械加工性特性を示します。

機械加工性が異なるカビ材料の品揃え

P20、H13、S7などのツール鋼は、硬度、靭性、耐摩耗性の優れた組み合わせにより、カビ成分に最も一般的に使用される材料のままです。ただし、加工性は、熱処理条件によって大きく異なります。 pre -硬化ツール鋼（通常は30〜40 HRC）は、ターン操作に適した機械性を提供しますが、完全に硬化した鋼（50-60 HRC）には、特殊な切削工具と技術が必要です。

腐食抵抗を必要とする金型に使用されるステンレス鋼は、作業-硬化特性のために操作を回す際に独自の課題を提示します。適切な切断パラメーターとツールジオメトリは、過度のツールの摩耗を防ぎ、寸法の精度を維持するために不可欠です。 High - Speed Steel（HSS）ツールは、硬度材料の低下に適していますが、炭化物、セラミック、またはCBNツールは、硬い材料とより高い生産率に必要です。

金型製造の操作を回す際のコスト要因

プラスチック射出成形サービスコンポーネントのターン操作のコスト最適化には、機械利用、ツーリングコスト、労働、プロセスの効率など、いくつかの要因のバランスを取ります。 CNCターニングセンターは重要な資本投資を表していますが、最小限のオペレーター介入で複雑なコンポーネントを生産する能力は、中〜高生産量の-パーツコストが低くなることがよくあります。

ツーリングコストは、ターニングオペレーションコストのかなりの部分を構成します。切削工具の選択は、初期購入価格だけでなく、ツール寿命、材料除去率、特殊な幾何学の必要性も考慮する必要があります。炭化物やCBNなどの高度なツール材料は、ツールの寿命が長く、切断速度が高くなるため、生産性の向上と切り替え時間の短縮により、初期コストが高いことがよくあります。

高-速度加工技術の実装と、クイック{-変更ツールシステムを介したセットアップ時間の削減を含むプロセスの最適化は、コスト削減にさらに貢献します。非- value -アクティビティを追加し、スピンドル使用率を最大化することにより、金型メーカーは、プラスチックの射出成形サービスアプリケーションに必要な高精度を維持しながら、操作操作を大幅に節約できます。
